Messa in servizio completata presso Shandong Hongzhitai New Energy Technology, Xintai

1. Messa in servizio completata

L'installazione del quadro presso Shandong Hongzhitai New Energy Technology Co., Ltd. a Xintai, Shandong, ha completato la messa in servizio.

La messa in servizio è la fase in cui l'apparecchiatura smette di essere un'installazione e inizia a essere un sistema funzionante. Ogni circuito viene ricondotto al suo disegno, ogni dispositivo di protezione viene impostato e collaudato e ogni interblocco, segnale e indicazione viene confermato per dire la verità sull'apparecchiatura che sta dietro ad esso.

Solo una volta fatto tutto ciò, la stanza in queste fotografie diventa una sottostazione anziché una fila di armadietti.

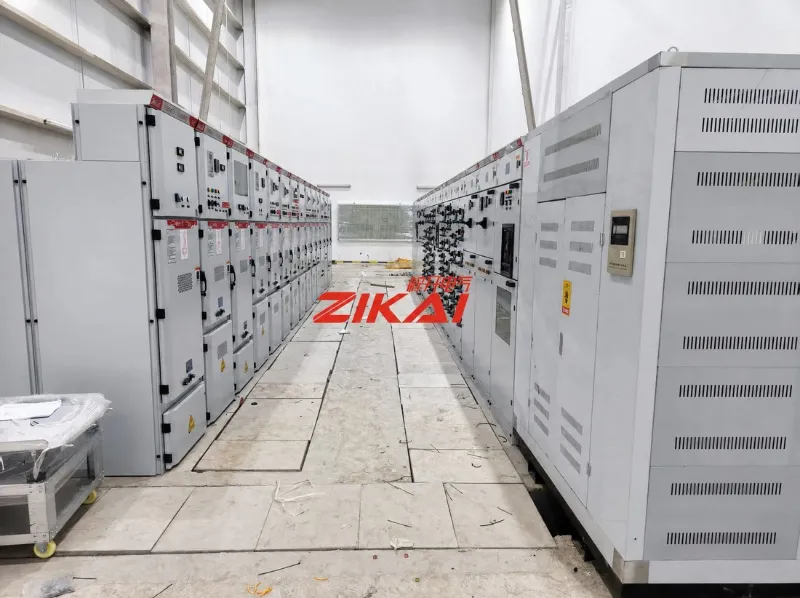

Figura 01: la sala dei quadri di media tensione nel sito di Xintai, con i pannelli KYN28A-12 disposti su due file una di fronte all'altra lungo il corridoio operativo.

2. Cosa è stato installato: quadro rivestito in metallo KYN28A-12

L'apparecchiatura principale è il quadro estraibile blindato KYN28A-12: da interno, trifase, 50 Hz, realizzato per sistemi sezionati a singola sbarra e monosbarra da 3,6 kV a 12 kV.

La sua funzione è quella di ricevere e distribuire energia elettrica e di controllare, proteggere e monitorare i circuiti ad essa collegati, il che lo rende il punto in cui la fornitura in entrata, gli alimentatori in uscita, la misurazione e la protezione si incontrano in un'unica stanza.

La disposizione è leggibile sui frontali dei pannelli. In testa alla tratta sono portati il ​​pannello di arrivo sezionamento per il primo troncone di sbarre ed il pannello di arrivo per il secondo, seguiti dai pannelli interruttore con portata 630 A marcati sul fronte.

Ogni pannello è identificato da un numero - G01, G02 e successivi - insieme all'identificazione con codice QR, schemi unifilari e avvertenze di sicurezza.

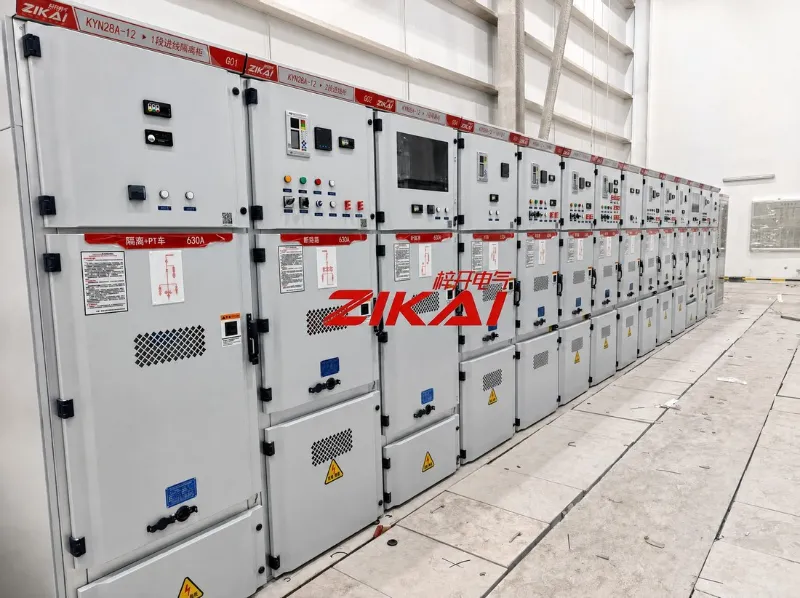

Figura 02 Pannelli KYN28A-12. Numerazione pannelli, nomi circuiti, taglie 630 A, schemi unifilari e identificazione con codice QR sui frontali.

3. La schermata della batteria CC

Accanto al quadro si trova lo schermo della batteria CC. È la fonte di standby che mantiene attivi la protezione, il controllo e l'indicazione quando l'alimentazione principale non è presente, che è esattamente il momento in cui tali circuiti sono più importanti.

Lo schermo combina la sezione di ricarica e distribuzione con il banco batterie stesso, in modo che l'intero sistema DC possa essere ispezionato in un unico posto. Nelle fotografie la serie di batterie e il pannello frontale strumentato si trovano nello stesso contenitore.

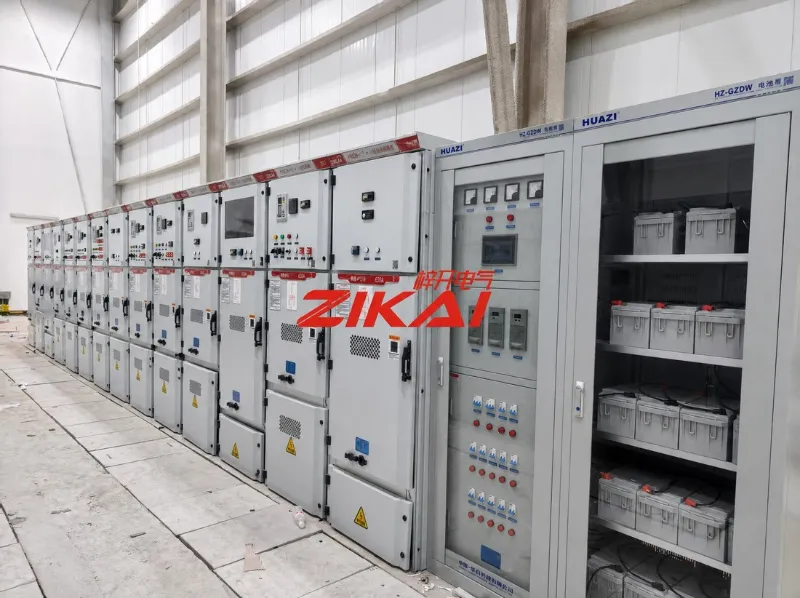

Figura 03: schermata della batteria CC, con il pannello frontale strumentato e il banco batterie alloggiati nello stesso involucro.

4. Cosa significa "Messa in servizio completata".

L'approvazione della messa in servizio è un elenco delle cose che sono state fatte. Il nostro recita così:

• Ogni circuito tracciato e confermato rispetto ai disegni, pannello per pannello

• Impostazioni di protezione applicate come progettate e comprovate per funzionare

• I carrelli estraibili vengono controllati per verificarne l'allineamento e l'intercambiabilità lungo il percorso

• Interblocchi e otturatori di sicurezza verificati, quindi nessun pannello può essere azionato fuori sequenza

• Segnali di indicazione, misurazione e allarme confermati rispetto alle condizioni in loco

• Test di isolamento e dielettrici superati prima dell'eccitazione

• Etichettatura, diagrammi e sito fisico messi d'accordo

Niente di tutto ciò è visibile in una fotografia. Tutto decide se la stanza si comporterà come previsto dal disegno.

5. Registro del sito

Due viste della stessa tratta: l'intera lunghezza della linea del quadro e il corridoio operativo tra le file. La segnaletica sul pavimento, lo spazio di accesso e la posizione di ciascun pannello rispetto al suo numero fanno parte di ciò che viene controllato in questa fase.

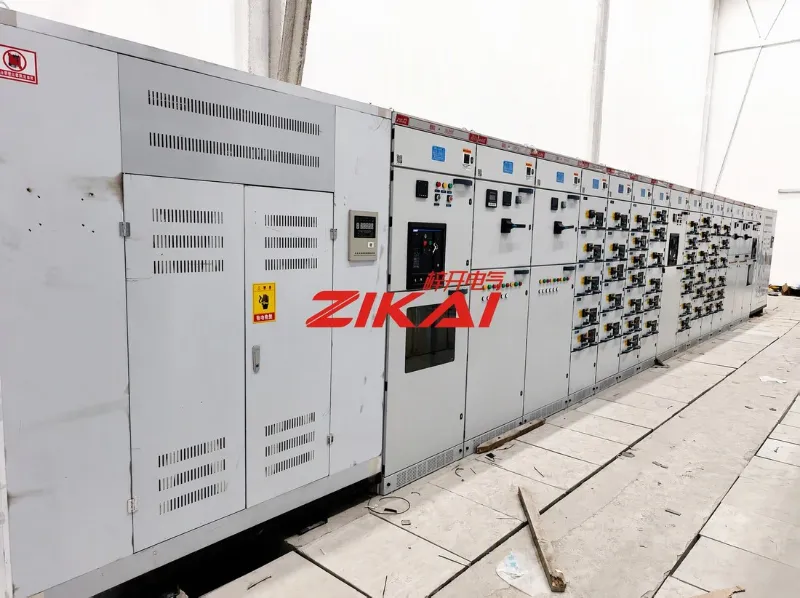

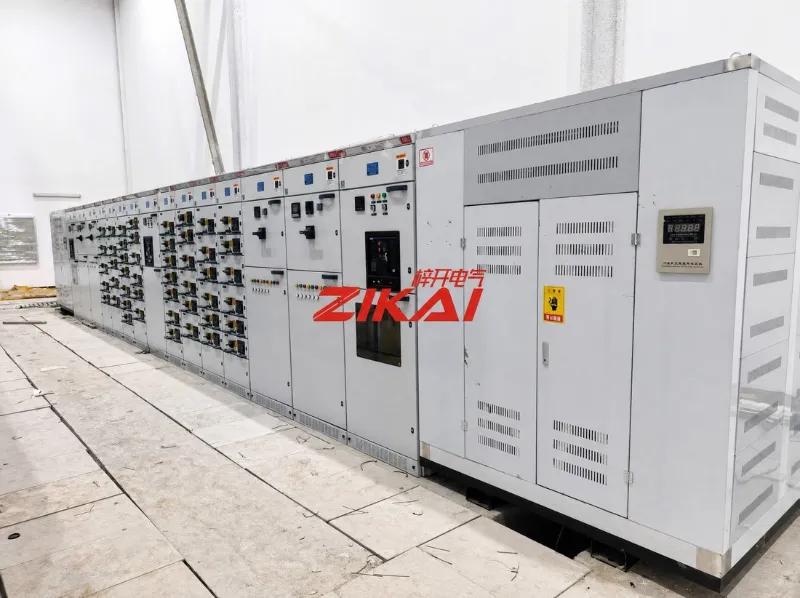

Figura 04  La linea del quadro vista nel suo sviluppo, con i frontali dei quadri, i dispositivi di protezione e i quadri strumenti in sequenza.

Figura 05  La corsia operativa. Frontali dei pannelli, classificazioni e avvertenze di sicurezza, con spazio di accesso mantenuto libero lungo il percorso.

6. Informazioni su Zikai Electric

Shanghai Zikai Electric Co., Ltd. (ZIKAI) produce, aggiorna e fornisce assistenza per pacchetti completi di apparecchiature elettriche: quadri di media tensione, gruppi di distribuzione a bassa tensione, sottostazioni di tipo scatolato, interruttori automatici in vuoto montati su palo ed esterni, dispositivi di compensazione dei condensatori e apparecchiature di distribuzione associate.

I progetti vengono consegnati dalla fornitura delle apparecchiature fino all'installazione e alla messa in servizio.

Nota dell'editore: sono stati utilizzati solo i dati forniti: il nome del cliente, il luogo e il completamento della messa in servizio. La descrizione del KYN28A-12 e la potenza nominale di 630 A sono tratte dalla documentazione di settore e dalle marcature leggibili sui pannelli; non è stato dichiarato il numero dei panel, il valore del progetto o il programma. Le didascalie descrivono solo ciò che è visibile in ciascuna fotografia.
