Nove sottostazioni. Un cambio completo.

Zikai Electric completa la sostituzione dei condensatori in nove sottostazioni di tipo americano a Kashgar, nello Xinjiang

Nelle zone battute dal vento di Kashgar, nove sottostazioni in stile americano hanno appena sostituito le unità di compensazione dei condensatori: vecchi condensatori rimossi, nuovi banchi inseriti, controlli di fase e test di commutazione eseguiti. Sulla carta sembra un lavoro semplice. Ciò che decide effettivamente come si comporteranno queste unità per il prossimo decennio, però, è tutto ciò che non puoi vedere in una fotografia.

1. Progetto in breve

2. Perché la sostituzione di un condensatore merita attenzione

In un sistema di distribuzione a bassa tensione, il banco di condensatori è il componente silenzioso che nessuno nota, finché non si guasta e quindi un'intera sezione ne viene interessata. Il suo compito è la compensazione della potenza reattiva. Se lo si esegue correttamente, il fattore di potenza rimane stabile, la corrente di linea diminuisce e la capacità effettiva del trasformatore viene liberata. Se si sbaglia, le perdite aumentano, la tensione fluttua e le penalità per il fattore di potenza iniziano a incombere.

Questo è il motivo per cui la sostituzione dei condensatori non è mai un semplice scambio uguale. I condensatori in servizio per anni perdono capacità, si gonfiano e si degradano internamente. Se le nuove unità vengono riportate nelle stesse posizioni senza affrontare il coordinamento della commutazione, l'abbinamento dei reattori in serie e il cablaggio e l'etichettatura dell'armadio, il prossimo guasto è solo questione di tempo.

La sostituzione di un condensatore offre la possibilità di ripristinare il sistema, ripristinando la capacità di compensazione e riportando l'affidabilità e la funzionalità allo stato progettato in un unico passaggio.

3. Sul posto: ogni unità è stata aperta e controllata

Nove unità distribuite in un sito all’aperto significano fronti di lavoro sparsi e una finestra stretta. Questo è il record sul campo del lavoro.

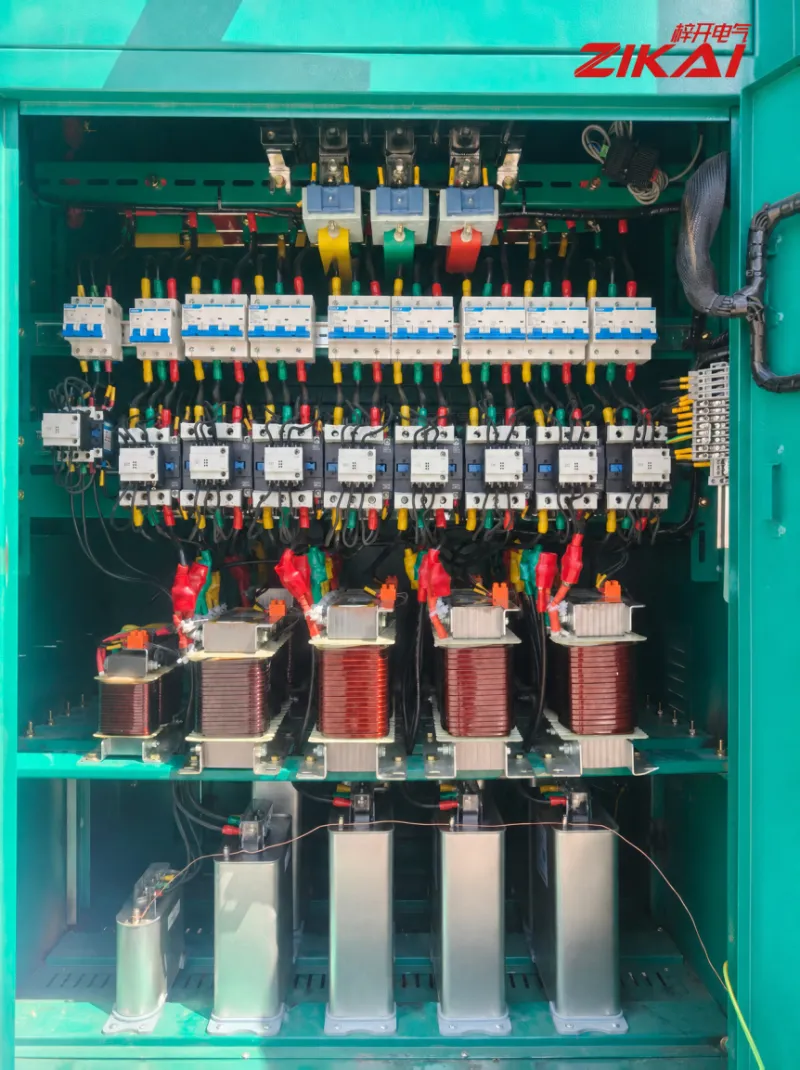

Figura 01  All'interno dell'armadio di compensazione del condensatore. Dall'alto in basso: interruttori automatici miniaturizzati per la protezione dei rami, contattori di commutazione, reattanze in serie e il banco di condensatori parallelo a bassa tensione alla base. Le sbarre collettrici e i conduttori in uscita sono codificati in fase gialla, verde e rossa, con manicotti con numero di filo su ciascun circuito e guaine isolanti sulle terminazioni: dettagli che determinano direttamente la velocità con cui è possibile tracciare successivamente un'ispezione o un guasto.

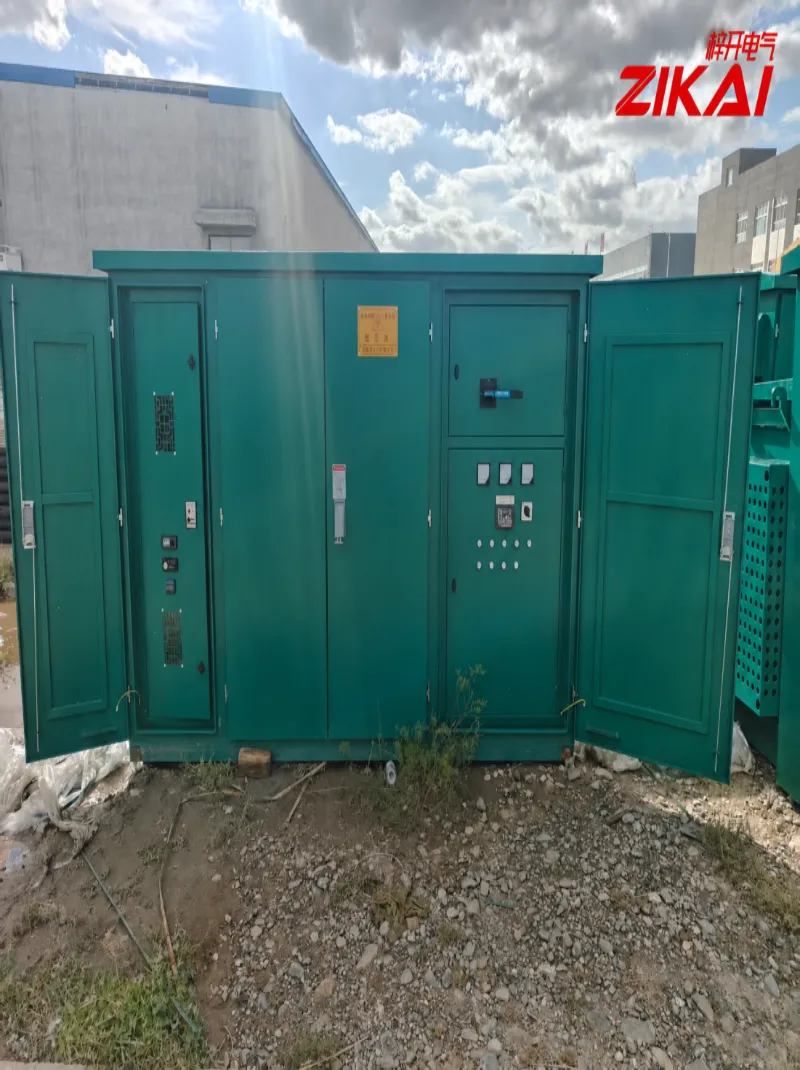

Figura 02  All'interno del compartimento di bassa tensione di una sottostazione. Interruttori scatolati, misuratori e spie sono raggruppati insieme, con i circuiti di compensazione dei condensatori sulla destra. Il modo in cui i componenti sono disposti con le porte aperte è la visione più chiara della facilità di manutenzione di un'unità.

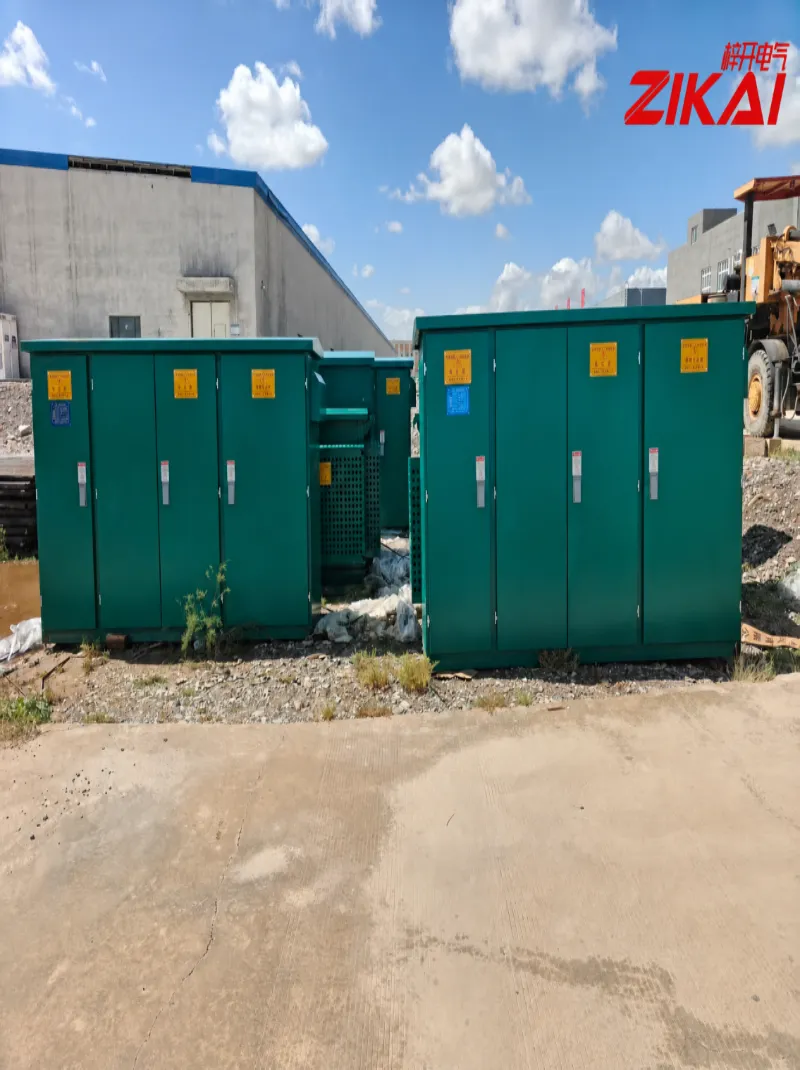

Figura 03  Esterno del compartimento di bassa tensione di una sottostazione esterna. I segnali di avvertenza gialli "Stanza a bassa tensione/Solo personale autorizzato" sono intatti e leggibili: un requisito di base per la sicurezza sul posto e un elemento obbligatorio al momento dell'ispezione della consegna.

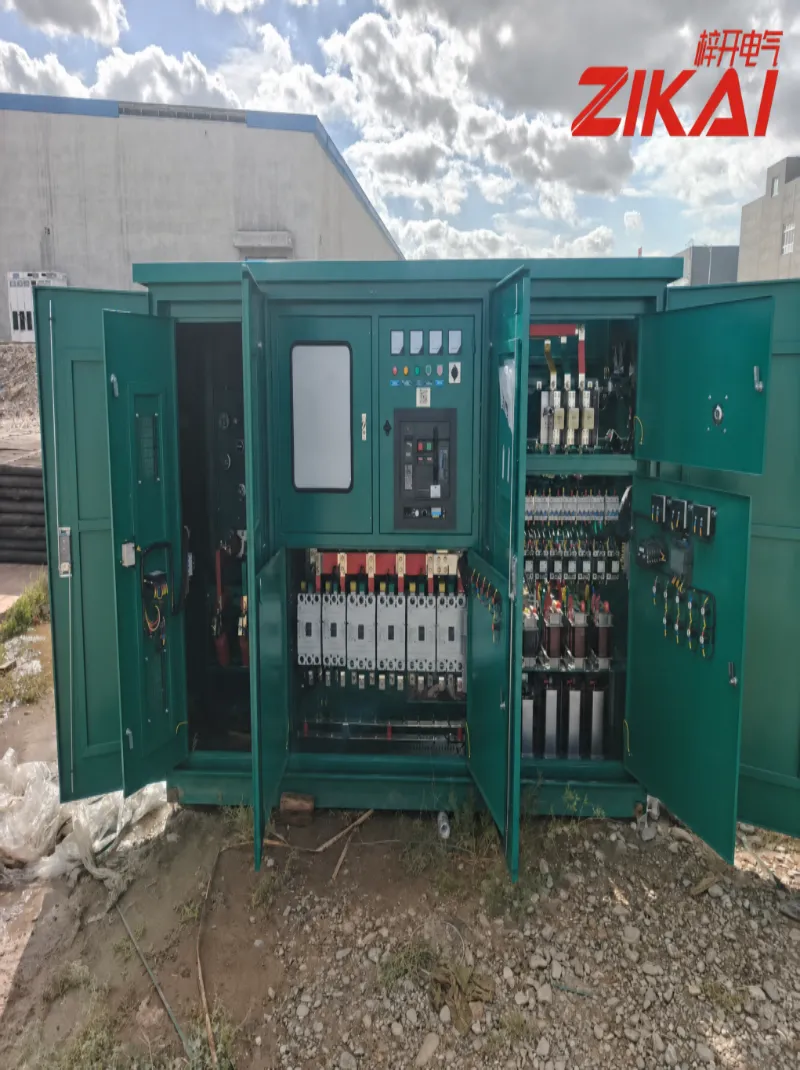

Figura 04  Scomparti di alta tensione, bassa tensione e compensazione del condensatore affiancati. Il compartimento di compensazione del condensatore è ciò su cui si è incentrato questo lavoro. Una volta posizionati gli involucri sulla base esterna, anche la continuità di tenuta, ventilazione e messa a terra deve essere confermata unità per unità.

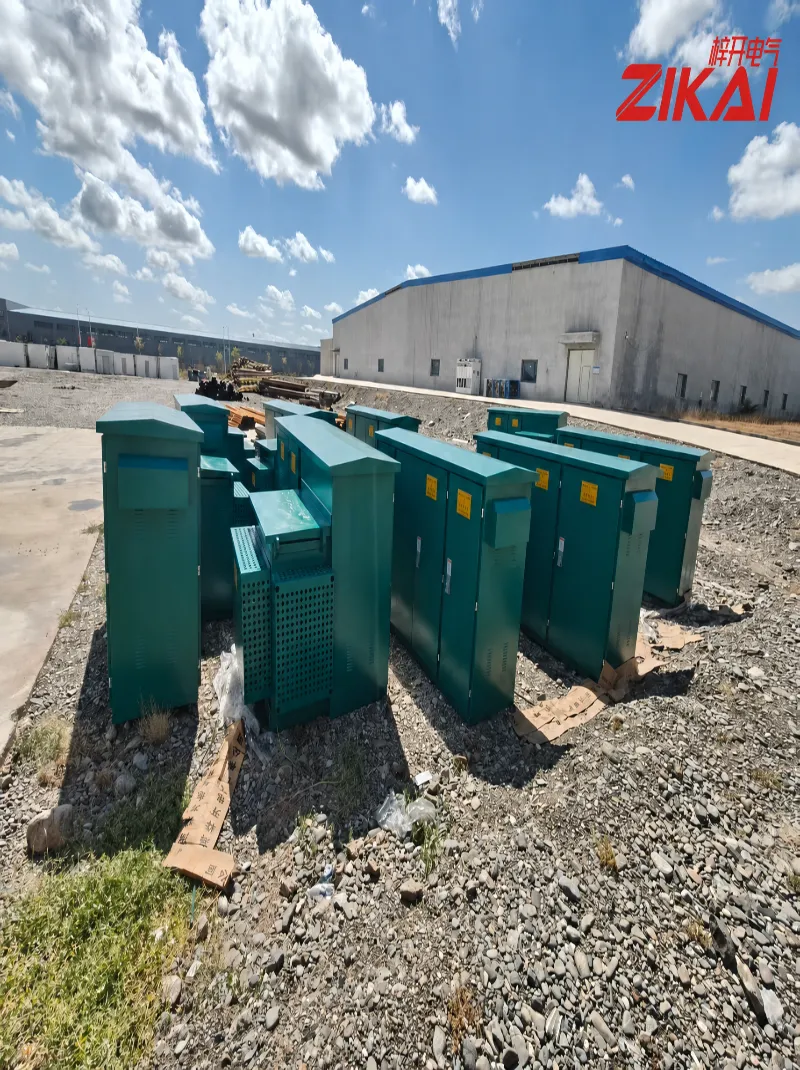

Figura 05: Attrezzatura consegnata al sito e preparata per l'installazione. Il lavoro all'aperto significa competere con il tempo, la sabbia portata dal vento e le condizioni del sito: la precisione con cui viene programmata la sequenza di lavoro spesso determina il ritmo di consegna.

4. Tre dettagli su cui non scendiamo a compromessi

1. Un condensatore non è "inserito" finché il circuito di commutazione non è stato controllato

I circuiti dei condensatori normalmente funzionano in tandem con reattori in serie, che smorzano l'amplificazione armonica e limitano la corrente di spunto alla commutazione. Se le condizioni del reattore e del contattore vengono ignorate durante la sostituzione, un banco di condensatori nuovo di zecca può essere esposto a uno spunto ben superiore a quello per cui è stato progettato.

2. La lavorazione del mobile decide il costo di manutenzione tra dieci anni

Codifica a colori di fase, manicotti con numero di filo, guaine isolanti dei terminali, fasci di cablaggio, fissaggio e coppia di sbarre collettrici: queste sono le parti che sembrano insignificanti in una fotografia di accettazione e da cui un tecnico dipenderà un decennio dopo. Fatto correttamente, un guasto può essere individuato in dieci minuti. Fatto con noncuranza, può richiedere un'intera giornata.

3. Nove unità, uno standard

Se la disposizione dei componenti, la definizione di fase e l'etichettatura differiscono da unità a unità nello stesso sito, la manutenzione diventa un'ipotesi. Abbiamo applicato un unico standard di lavoro e una convenzione di etichettatura a tutte e nove le unità e abbiamo conservato registrazioni fotografiche sul posto, in modo che l'attrezzatura sia tracciabile dal giorno in cui viene consegnata.

5. Cosa ottiene il cliente

• Compensazione ripristinata: la compensazione reattiva è tornata a livelli normali, migliorando il fattore di potenza e la qualità della tensione, contribuendo a ridurre le perdite di linea e ad alleggerire il carico sui trasformatori.

• Commutazione più affidabile: la relazione tra condensatori, reattori e contattori viene ristabilita, riducendo il rischio di danni secondari dovuti a commutazioni anomale.

• Manutenzione più semplice: uno schema coerente di colori di fase e numero di cavi velocizza l'ispezione, l'individuazione dei guasti e la sostituzione dei pezzi di ricambio.

• Un processo documentato: le fasi chiave vengono fotografate e archiviate, pronte per essere visualizzate per futuri interventi di manutenzione o espansione del sistema.

6. Informazioni su Zikai Electric

Zikai Electric (ZIKAI) produce, aggiorna e fornisce assistenza per pacchetti completi di apparecchiature elettriche, dalle sottostazioni e dispositivi di compensazione dei condensatori alle apparecchiature di distribuzione e di giunzione dei cavi associate. Il nostro lavoro è concreto: rendere le apparecchiature stabili, riparabili e prive di problemi in condizioni operative reali.

Kashgar è una fermata su quella rotta. Dai siti costieri umidi al nord-ovest battuto dai venti con i suoi ampi sbalzi di temperatura, le apparecchiature non funzionano mai in condizioni di laboratorio: questo è esattamente il motivo per cui insistiamo affinché ogni terminazione e ogni etichetta siano corrette.
