Spinto dalla transizione energetica globale e dagli aggiornamenti della rete su larga scala, ilInterruttore automatico sotto vuoto(VCB), uno dei dispositivi di protezione più utilizzati nei sistemi di alimentazione, sta subendo una trasformazione sistematica. Questa evoluzione sposta i VCB da una posizione dominante nella media tensione verso applicazioni ad alta tensione e da una semplice funzione di commutazione verso nodi di rete intelligenti. L’industria riconosce ampiamente che le VCB sono entrate in una seconda curva di crescita caratterizzata da alternative eco-compatibili, integrazione digitale ed estrema adattabilità ambientale.

I. Driver di mercato e tecnologici: VCB entra in un nuovo ciclo di iterazione

Il vantaggio principale degli interruttori automatici in vuoto risiede nel mezzo di interruzione, il vuoto stesso, che offre zero emissioni di carbonio, elevata capacità di interruzione, lunga durata elettrica e funzionamento esente da manutenzione. Nel range di media tensione (12kV–40,5kV), i VCB sono da tempo la soluzione dominante. Tuttavia, a livelli di tensione più elevati (72,5 kV e superiori), gli interruttori automatici SF₆ hanno mantenuto la loro posizione di leader grazie alle loro eccellenti prestazioni di isolamento. Poiché l’SF₆ ha un potenziale di riscaldamento globale estremamente elevato (circa 23.900 volte quello della CO₂), il suo utilizzo deve far fronte a normative internazionali sempre più rigorose e a vincoli di carbonio.

Questo contesto fornisce un chiaro impulso tecnico per estendere la tecnologia degli interruttori automatici in vuoto alle applicazioni di trasmissione ad alta tensione. Le attuali direzioni di sviluppo tecnico tradizionali includono: aumento della capacità di resistenza alla tensione delle ampolle in vuoto a interruzione singola, applicazione della tecnologia in serie a interruzione multipla a 126 kV e oltre e soluzioni ibride che combinano isolamento in gas ecologico con interruzione in vuoto.

Confronto dell'impatto ambientale di diversi mezzi di interruzione

II. Tecnologia del vuoto ad alta tensione: dal "trend" alla "convalida ingegneristica"

L’applicazione degli interruttori automatici in vuoto ai livelli di tensione di trasmissione richiede il superamento di diverse sfide tecniche chiave.

Innanzitutto, la capacità di isolamento delle ampolle in vuoto. All'aumentare dei livelli di tensione, le caratteristiche di pre-innesco del vuoto, le condizioni della superficie di contatto e l'uniformità del campo elettrico hanno un impatto notevolmente amplificato sulle prestazioni di isolamento. Gli approcci tecnici comuni includono l'ottimizzazione delle strutture di contatto (come i contatti assiali del campo magnetico), il miglioramento del livello di vuoto dell'ampolla e l'utilizzo di strutture di isolamento composite.

In secondo luogo, la risposta ad alta velocità del meccanismo operativo. Gli interruttori automatici in vuoto ad alta tensione richiedono tipicamente tempi di interruzione totali più brevi, ponendo requisiti più elevati alle caratteristiche meccaniche del meccanismo operativo. I meccanismi a molla, gli attuatori magnetici permanenti e i meccanismi di repulsione elettromagnetica presentano ciascuno i propri vantaggi e svantaggi in termini di apertura rapida, velocità di apertura iniziale e controllo della dispersione.

In terzo luogo, la condivisione della tensione nelle connessioni in serie multi-interruzione. A livelli di tensione di 126 kV e superiori, la difficoltà tecnica e il costo delle ampolle in vuoto a interruzione singola aumentano in modo significativo, rendendo il collegamento in serie a interruzione multipla un'opzione ingegneristica pratica. Tuttavia, le connessioni in serie multi-interruzione devono affrontare sfide legate agli squilibri di distribuzione della tensione sia statici che dinamici, che richiedono soluzioni come condensatori di classificazione o tecnologia di controllo sincrono.

Secondo le informazioni di settore disponibili al pubblico, diversi produttori di quadri e istituti di ricerca nazionali e internazionali hanno completato lo sviluppo del prototipo a livello di 126 kV e sono entrati nella fase di validazione ingegneristica. Questo progresso è considerato nel settore come un passo sostanziale verso l'estensione della tecnologia di commutazione sotto vuoto alle applicazioni ad alta tensione.

Caratteristiche tecniche degli interruttori automatici in vuoto per livello di tensione

III. Integrazione intelligente: VCB si evolve da "Switching Element" a "Nodo di percezione"

Nel quadro dell'automazione della distribuzione e dei sistemi intelligenti di funzionamento/manutenzione, gli interruttori automatici in vuoto stanno assumendo un nuovo ruolo. I VCB tradizionali si concentrano sull'isolamento dei guasti e sulla protezione della linea. La nuova generazione di VCB integrati primario-secondario integra profondamente le funzioni di rilevamento di corrente/tensione, raccolta di energia, monitoraggio delle condizioni, comunicazione e controllo della protezione.

Nello specifico, il consenso tecnico del settore comprende: progettazione compatta e integrata di trasformatori di strumenti elettronici con ampolla in vuoto; la capacità del controller di identificare ed eliminare rapidamente i guasti di cortocircuito (tipicamente entro pochi cicli); supporto per la richiusura automatica rapida; e capacità di registrazione dei guasti e di comunicazione remota.

Inoltre, con la crescente domanda di integrazione nella rete di energia rinnovabile, sta aumentando anche la necessità per i VCB di interrompere i componenti ad alta corrente continua. Le correnti di cortocircuito sul lato solare, eolico e dei sistemi di accumulo dell'energia spesso contengono una percentuale significativa di componenti CC, ponendo sfide tecniche oltre a quelle dei tradizionali sistemi CA.

Moduli Funzionali di Smart VCB Integrati Primario-Secondario

Confronto tra diversi livelli di integrazione intelligente

IV. Estrema adattabilità ambientale: l'elevata protezione dall'ingresso diventa fondamentale per i prodotti per esterni

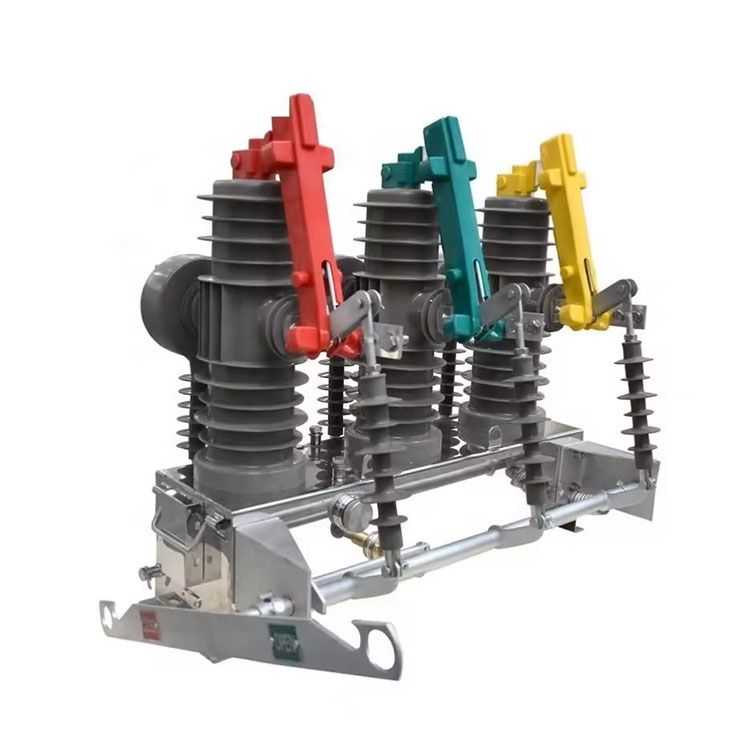

Gli interruttori automatici in vuoto montati su palo per esterni operano in ambienti complessi e variabili. Umidità, condensa, nebbia salina, temperature estreme e polvere sono cause comuni di guasto delle apparecchiature. Tra questi, il degrado dell’isolamento e la corrosione dei meccanismi causata dalla condensa sono i problemi più importanti.

Affrontare questo punto critico, negli ultimi anni, l’aumento del grado di protezione generale dell’ingresso (IP) è diventata una delle principali direzioni di aggiornamento tecnico per i VCB per esterni. Le pratiche leader del settore hanno aumentato i gradi di protezione dal tradizionale IP54 a IP67 o addirittura IP68. IP67 significa che l'apparecchiatura può resistere a un'immersione temporanea in acqua senza danni, mentre IP68 indica la capacità di funzionare costantemente immersa in condizioni specifiche.

Le tecnologie chiave per ottenere elevati gradi IP includono: progettazione dell'interfaccia di tenuta tra l'interruttore e l'alloggiamento del meccanismo, trattamento resistente alla corrosione del meccanismo operativo e ottimizzazione delle strutture di tenuta tra gli isolatori passanti e l'alloggiamento.

Confronto di VCB per esterni in base al grado di protezione dell'ingresso
